Der Wandler oder Sensor ist ein Gerät, das verschiedene nicht-elektrische Mengen in eine andere physikalische Menge (im Allgemeinen Strom) umwandelt, die nach bestimmten Regeln bequem ist.
Zusammensetzung: Enthält im Allgemeinen empfindliche Komponenten, Konvertierungskomponenten und Messschaltungen und erfordert manchmal eine Hilfsstromversorgung.
1) Empfindliche Komponenten: Nicht alle Nichtelektrizität können direkt in Strom umgewandelt werden, und manchmal muss sie in eine andere Nichtelektrizität umgewandelt werden, die leicht zu Elektrizität zu werden und dann in Elektrizität umgewandelt wird. Das Gerät, das die Vor-Transformation abschließt, wird auch als Vorkonverter bezeichnet, z. B. verschiedene elastische Komponenten.
2) Konvertierungselement: Ein Gerät, das die erfasste Nichtelektrizität direkt in Elektrizität umwandelt, wie z. B. piezoelektrische Kristalle, Thermoelemente usw. Erfassen und Schaltelemente können manchmal zu einem kombiniert werden.
3) Signalkonditionierungs- und Umrechnungsschaltung: Amplifizieren und konvertieren Sie die elektrische Signalausgabe durch das Umrechnungselement in ein Signal, das leicht zu verarbeiten, anzuzeigen und aufzunehmen ist. Häufig verwendete Brückenschaltungen, Eingangskreise mit hoher Impedanz und Oszillatorschaltungen
4) Hilfsstromversorgung: Energie für den Sensor bereitstellen. Sensoren, die eine externe Stromversorgung erfordern, sind passive Sensoren wie Widerstand, induktive und kapazitive Sensoren. Diejenigen, die keine externe Stromversorgung benötigen, sind aktive Sensoren wie piezoelektrische Sensoren und Thermoelemente.
Ein piezoelektrischer Wandler ist ein Sensor, der den mechanischen Druck oder einen Dehnung in ein elektrisches Signal umwandelt. Es verwendet den piezoelektrischen Effekt, das Phänomen, bei dem bestimmte kristalline Materialien polarisiert werden, wenn sie einem mechanischen Druck oder einer Spannung ausgesetzt sind, was zu einer Ladung oder Spannung führt. Piezoelektrische Sensoren bestehen im Allgemeinen aus piezoelektrischen Materialien, Elektroden und Stützstrukturen.
Piezoelektrische Materialien sind in der Regel piezoelektrische Kristalle wie Quarz, Bleizirkonat -Titanat usw. Diese Materialien haben spezielle Kristallstrukturen und Polarisationseigenschaften. Bei einem externen Druck oder Spannung ändert sich die Verteilung positiver und negativer Ladungen innerhalb des Kristalls, was zu Ladung oder Spannungsänderungen führt.
Die Elektroden eines piezoelektrischen Wandlers werden verwendet, um eine Ladung oder Spannungsänderung zu sammeln und zu lenken. Typischerweise werden Elektroden auf beiden Seiten des piezoelektrischen Materials platziert, und wenn das piezoelektrische Material Druck oder Spannung ausgesetzt ist, erkennen die Elektroden eine Ladungsänderung oder Spannung.
Die Stützstruktur wird verwendet, um das piezoelektrische Material und die Elektroden zu unterstützen und zu schützen. Es besteht normalerweise aus einem mechanischen Material mit ausreichender Starrheit und Druckwiderstand, um sicherzustellen, dass das piezoelektrische Material ordnungsgemäß funktioniert, wenn es Druck oder Spannung ausgesetzt ist.
Piezoelektrische Wandler haben die Vorteile von hoher Empfindlichkeit, weitem Messbereich, schneller Reaktion und geringem Stromverbrauch. Sie werden in Bereichen wie Industrieautomatisierung, Instrumentierung, medizinischer Geräte, Automobiltechnik und Luft- und Raumfahrt häufig eingesetzt. Zu den häufigen piezoelektrischen Wandlern zählen Druckwandler, Kraftwandler, Beschleunigungssensoren und Druckmikrokraftsensoren.
1. Hochempfindlichkeit: Der piezoelektrische Sensor weist eine hohe Empfindlichkeit auf und kann genaue Änderungen des kleinen Drucks erkennen.
2. Weitarbeit: Piezoelektrische Sensoren können in einer Vielzahl von Drücken arbeiten, von einigen Pascals bis zu mehreren Megapascals.
3. Schnelle Reaktion: Die Reaktionsgeschwindigkeit des piezoelektrischen Sensors ist sehr schnell, was die Druckänderung in Echtzeit erkennen kann.
4. Hochauflösung: Aufgrund seiner hohen Empfindlichkeit können piezoelektrische Sensoren hochauflösende Druckmessungen durchführen.
5. keine Energie benötigt: Piezoelektrische Sensoren sind passive Sensoren, die keine externe Energieversorgung erfordern und den Druck direkt in elektrische Signale umwandeln können.
Industrieautomatisierung: Piezoelektrische Sensoren können verwendet werden, um den Druckänderungen der Industriegeräte zu messen und zu steuern, z.
Medizinisches Feld: Piezoelektrische Sensoren können verwendet werden, um Druckänderungen der medizinischen Geräte wie Blutdrucküberwachung, Atemwegsdruckerkennung bei Beatmungsgeräten usw. zu messen.
Automobilindustrie: Piezoelektrische Sensoren können verwendet werden, um Druckänderungen in Automobilmotoren wie Drucküberwachung in Kraftstoffsystemen, Reifendruckerkennung usw. zu messen.
Umweltüberwachung: Piezoelektrische Sensoren können verwendet werden, um Änderungen in Umweltparametern wie atmosphärischem Druck, Wasserdruck und Bodendruck zu messen und Meteorologie, Hydrologie und andere Felder zu überwachen.

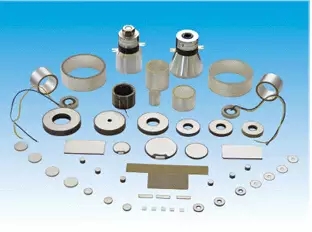

Weifang Jude Electronic Co. Ltd ist ein Hersteller und Lieferant von hochwertiger piezoelektrischer Keramik für eine Vielzahl von elektrischen Funktionen. Als Piezo -Materiallieferant bieten wir pizoelektrische Komponenten , pizoelektrische Keramiksensoren , Ultraschallpiezo und andere Piezo -Produkte.
Weifang Jude Electronic Co. Ltd.
Die hervorragenden Produktionsanlagen und die reichlich vorhandene technische Stärke stellen sicher, dass Produkte von hoher Qualität sind. Viele Arten von piezoelektrischen Produkten und Stromwandern, die vom Unternehmen hergestellt wurden, wurden in hoher Frequenzkomponenten, leistungsstarken Ultraschallschweißen, Waschen, Schlagen und empfindlicher Ultraschallfehlererkennung weit verbreitet. Weitere Anwendungen sind Längenmessung, Ölbohrungsmessung, Durchflussmesser und Unterwasserschall, Sonar usw. Ein guter Ruf wurde auf der Qualität, Zuverlässigkeit und Kohärenz der Produkte aufgebaut.
