Der Keramikfilter ist eine neue Art von hocheffizienten und energiesparenden Feststoff-Flüssig-Trennungsgeräten, die bei Bergbauproduktionsprozessen häufig eingesetzt wird. Die Keramikfilterplatte ist die Kernkomponente des Keramikfilters. Die zusammengesetzte poröse Keramik wird als neues Filtermedium verwendet. Die Keramikfilterplatte muss zeitlich gereinigt werden und effektiv die maximale Produktionseffizienz des Keramikfilters ausüben. Die Anwendung der Ultraschall -Reinigungsvibrationsbox im Keramikfilter erkennt den Reinigungseffekt, der nicht durch herkömmliche Reinigungsgeräte und Lösungsmittel erreicht werden kann. Die Vibrationsbox und die Beizen bilden ein kombiniertes Reinigungssystem, das die Glätte der Mikroporen der Keramikplatte und die hohe Effizienz der Filtration vollständig sicherstellt.
Die Reinigung von Keramikfilterplatten kann in physikalische und chemische Methoden unterteilt werden. Die physikalischen Methoden umfassen Rückspülung, Ultraschallreinigung; Zu den chemischen Methoden gehören Oxidationsmittel, Säure-Base-Reinigung usw. Im Allgemeinen wird sie gemäß der Differenz des Keramikfilterplattenmaterials, des Schmutztyps und dem Grad der Kontamination eingesetzt.
Der positive Druck von Druckluft läuft aus der Innenseite der Filterplatte aus, um den verbleibenden Filterkuchen und die feinen Partikel in den Mikroporen auf der Oberfläche des Keramikblechs zu entfernen, die durch den Spalt zwischen der Filterplatte und dem Schaber verursacht werden. Wenn der Rückspülendruck zu hoch ist, ist die Filterplatte leicht beschädigt zu werden. Wenn der Rückspülendruck zu klein ist, ist die Rückspülleistung unzureichend und wird im Allgemeinen bei etwa 0,15 MPa kontrolliert.
Das System besteht hauptsächlich aus sauren Lagertanks, Säurepumpen, Reinigungsrohrleitungen usw. Im Allgemeinen wird etwa 1% verdünnte Salpetersäure chemisch reinig und löst feine Partikel und Skalen chemisch auf. Es wird mit Ultraschallreinigung kombiniert, um ein kombiniertes Reinigungsgerät zu bilden, um die chemische Zusammenarbeit mit physikalischer Wirkung zu fördern. Die Flüssigkeit wird kontinuierlich emulgiert und verteilt und die Geschwindigkeit der chemischen Reaktion erheblich gefördert.

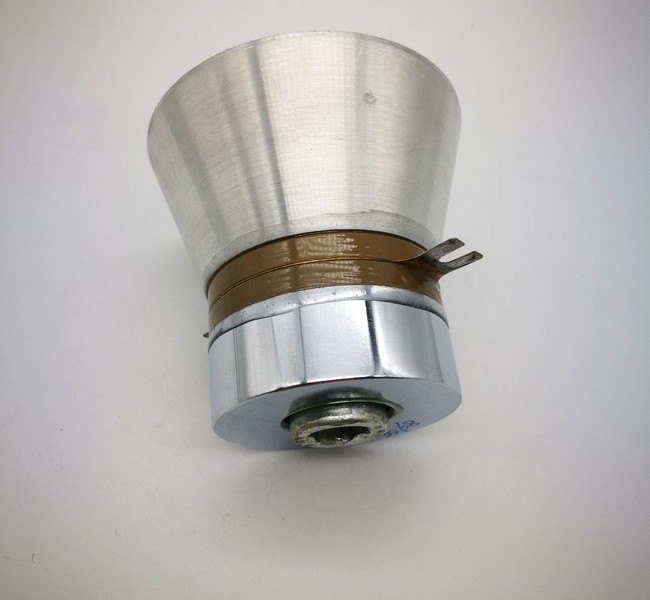

Es umfasst einen Ultraschallgenerator, einen Ultraschallvibrationsbox und verwandte Verbindungskabel. In the combined cleaning stage after the ceramic filter is stopped, the ultrasonic generator sends out a high-frequency signal, which is converted into a high-frequency mechanical oscillation wave by the ultrasonic transducer and continuously impacts the ceramic filter plate, so that the dirt on the surface of the ceramic filter plate and the gap is rapid peel off, achieve the purpose of quickly dredging the micropores and purifying the Oberfläche der Filterplatte.
Beim normalen Dehydratationsbetrieb des Keramikfilters verbleibt eine große Anzahl feiner Partikel auf der Oberfläche und Mikroporen der Keramikfilterplatte nach der Vakuumschlammsaugung, der Dehydratisierungstrocknung und der Entladungsverfahren. Die Filterplatte gelangt nach jedem Filtrationszyklus in den Rückspülenbereich, aber der langfristige Betrieb, der nur auf Rückspülen stützt, kann das feine Calciumcarbonat, das Calciumsulfat und andere Chemikalien nicht vollständig entfernen. Daher wird nach dem laufenden Zeitraum automatisch in den kombinierten Reinigungsprozess gemäß der heutigen Zeit eingegeben. Die Ultraschallvibrationsplatte im Reinigungstank beginnt zu funktionieren, und die Befestigungen auf der Oberfläche der Filterplatte werden mechanisch entfernt. Gleichzeitig wird dem Reinigungstank eine angemessene Menge an Verdünnung hinzugefügt. Die Salpetersäure und sauberes Wasser werden durch den Verteilungskopf gemischt und in die Filterplatte getrieben, und die Verstopfung in den Mikroporen der Filterplatte wird von innen nach außen gewaschen. Durch die Wechselwirkung der Ultraschallreinigung, der chemischen Reinigung und der Rückflusswasserreinigung wird die hohe Effizienz der nachfolgenden Filtrationsoperationen garantiert, und die Filterplatte wird in der Vorfiltrierungsleistung wiederhergestellt. Im Allgemeinen gibt es bei Bedarf zwei bis vier Ultraschallreinigung und chemische Reinigung für etwa eine halbe Stunde pro Tag.
Das Ultraschallreinigungssystem des Keramikfilters besteht hauptsächlich aus einer Ultraschallleistung, einem Ultraschallvibrationsbox und Zubehörkabel. Die Vibrationsbox ist im Reinigungstank auf beiden Seiten der Filterplatte installiert. Der Boden ist der Auslass eines hohlen Rohrs, und das Netzkabel ist mit dem Ultraschall -Stromerzeuger aus dem Rohr angeschlossen. Die Düse hat einen Seidengewinde, der mit einer Nuss festgelegt und versiegelt ist. Beim Reinigen befindet sich im Tank ein bestimmtes Wasserniveau. Wenn die Ultraschallvibrationsplatte funktioniert, wird die Flüssigkeit vibriert, um Zehntausende winziger Vakuumblasen zu erzeugen. Diese Blasen werden erzeugt und in der Unterdruckzone gezüchtet, die durch die Längsausbreitung der Ultraschallwelle gebildet wird. Die positive Druckzone schließt sich schnell. In diesem Prozess, der als Kavitationseffekt bezeichnet wird, können die kleinen Blasen einen sofortigen Hochdruck erzeugen, der den atmosphärischen Druck übersteigt, wenn sie geschlossen sind. Der momentane hohe Druck, der kontinuierlich erzeugt wird, wirkt sich wie eine Reihe kleiner Explosionen auf die Oberfläche der Keramikplatte aus. Der Schmutz auf der Oberfläche der Keramikplatte und die Lücke kann schnell abgezogen werden, und die keramische Filterplatte, die gereinigt werden muss, kann gereinigt und ausgebaggert werden. Ultraschallreinigung und chemische Reinigung kooperieren zusammen, um die an der Keramikfilterplatte befestigten festen Materie aufzulösen, und trennen Sie sie vollständig vom Filtermedium. Dennoch beeinflussen viele Faktoren den Reinigungseffekt der Ultraschallvibrationsbox, hauptsächlich einschließlich:
Im Allgemeinen wird eine niedrige Frequenz für Schmutz verwendet, das schwer zu reinigen ist und größere Partikel aufweist. Die Hochfrequenz ist für empfindliche Reinigungsmöglichkeiten geeignet. Daher kann nach den verschiedenen Erzeigenschaften und der Verschmutzung der Keramikplatte die vom Ultraschallgenerator erzeugte Frequenz angemessen angepasst werden, um den besten Reinigungseffekt der Filterplatte zu gewährleisten.
Abhängig von der Frequenz wird es im Allgemeinen bei etwa 0,5-1,5 W/cm2 ausgewählt. Wenn die Leistung zu klein ist, ist die Reinigung nicht sauber, während der Reinigungseffekt gut ist, wenn die Leistung zu groß ist, aber die Keramikfilterplatte beeinträchtigen kann.
Im Allgemeinen ist bei 20 bis 50 Grad Celsius der Kavitationseffekt am besten. Die zu hohe Flüssigkeitstemperatur führt dazu, dass die erzeugten Blasen die Schallwelle unterbrechen, die Ultraschallwelle jedoch schwächen und die Schwingungsbox beschädigen können.
Wählen Sie eine klare Flüssigkeit mit niedriger Viskosität. Eine Reinigungslösung, die turbid ist oder zu viel übrigem Substanz enthält, nimmt die Energie von Ultraschallwellen ab und verringert die Wirkung von Ultraschallwellen.
Gemäß verschiedenen Installationsformularen können Ultraschallreinigungsboxen in zwei Typen unterteilt werden: Stecktyp und Hebetyp.
Die Plug-In-Ultraschallreinigung Vibrationsbox besteht aus einer Vibrationsbox, einer Schraubenstange, einer Nuss usw. Die Schraubenstange ist auf dem Vibrationsbox geschweißt und der Vibrationsbox ist zwischen zwei Keramikfilterplatten installiert. Die Schraubenstange wird in den festen kurzen Anschluss in der Rillenkörper eingeführt und durch zwei obere und untere Muttern fixiert. Die Installationshöhe der Schraubenstange wird eingestellt, um sicherzustellen, dass sich die Vibrationsbox auf der laufenden Spur der Keramikfilterplatte befindet. In der Gelenkreinigungsstufe sorgt die Keramikfilterplatte mit der Rotation des Rotors mit niedriger Geschwindigkeit kreisförmiger Bewegung und führt nach dem Arbeitsbereich der Ultraschallvibrationsbox nacheinander. Die mechanische Welle, die durch die Ultraschallvibrationsbox emittiert wird, wird in die Flüssigkeit übertragen und wirkt auf der Keramikfilterplatte durch die Flüssigkeit, um die Reinigungsarbeiten zu vervollständigen.
Das Hebelgerät besteht aus einem Ultraschallvibrationsbox, einer Hubstange, einem Hebelgerät sowie Schaltern des oberen und unteren Limits usw. Die Vibrationsbox und die Hubstange sind starr angeschlossen. Wenn sich der Keramikfilter im normalen Betrieb befindet, treibt das Hubgerät die Hebelange an und die Ultraschallvibrationsbox steigt und stoppt am Obergrenzeschalter, und die Schwingungsbox wird angehoben und über dem Flüssigkeitsniveau des Tanks gehalten. Beim Parken und Betreten der kombinierten Reinigungsphase fährt das Hebeberät die Hebelange und die Ultraschallvibrationsbox zum Abstieg und stoppt am unteren Grenzschalter, und die Vibrationsbox tritt ein und bleibt unter dem Flüssigkeitsniveau der Reinigungsflüssigkeit. Zu diesem Zeitpunkt beginnt der Ultraschall zu funktionieren, die Keramikfilterplatte bewegt sich in einer kreisförmigen Bewegung mit niedriger Geschwindigkeit mit der Rotation des Rotors und verläuft nacheinander den Arbeitsbereich der Ultraschallvibrationsbox. Die Ultraschallwelle durchdringt die feinen Lücken und kleinen Löcher, und die Innenseite der komplexförmigen Mikroporen der Keramikfilterplatte wird gereinigt. Mit der zyklischen Drehung des Rotors werden die Oberfläche und die Mikroporen der Keramikfilterplatte allmählich gereinigt. Nach dem Reinigen tritt der Keramikfilter in das nächste normale Startverfahren ein, und das Ultraschallvibrationsbox wird erneut über den Flüssigkeitsniveau des Tanks erhöht.
Aus der obigen Struktur ist es nicht schwer zu erkennen, dass der Plug-in-Ultraschall-Vibrationsbox für lange Zeit unter den Flüssigkeitsniveau eingetaucht ist, und viele vom Keramikfilter filterte Materialien sind sehr korrosiv, was zu Rissen in der Vibrationsbox-Schale und dem Flüssigeinspeisung in die Box führen kann. Verursacht Kurzschluss oder Überladung des Elektrokreises. Außerdem ist die Schwingungsbox im Gülle Tank fixiert, wodurch die Schwierigkeit der Demontage und Wartung erhöht wird. Durch die feste Installationsposition selbst bildet der Tank viele tote Ecken, was nicht leicht zu waschen ist. Der Ultraschallschwingungsbox vom Typ Lift hat offensichtliche Vorteile. Es tritt nur bei Bedarf in den Reinigungstank ein. Gleichzeitig ist es sehr bequem, zu ersetzen, zu zerlegen und auszuspülen, was die Stabilität und Zuverlässigkeit des Keramikfiltersystems erheblich verbessert. Die komplexe Struktur des Ultraschallvibrationsboxs und der höhere Automatisierungsgrad wird jedoch zwangsläufig zu einer Erhöhung der Herstellungskosten des Keramikfilters führen. Unternehmen sollten ihr eigenes Ultraschallreinigungsprogramm gemäß ihren eigenen Bedingungen auswählen.
