ZHC -Modusart
Ultrahosen -Keramikkondensator
Merkmale:
Die Nennspannung U beträgt mehr als 10 kv.dc.
Samllgröße und hochdielektrische Festigkeitsspannung
Beschichtet mit flammretardantem Epoxidharz.
Niedriger Dissipationsfaktor und hervorragende Frequenzeigenschaften.
Diese Art von Kondensatoren besteht hauptsächlich aus CT81. CC81 Radial Bleityp, HFC, ZHC -Formtyp und HPC -Kondensatoren mit Hochspannungsnetzwerk.
Anwendungen:
Hochspannungs -DC -Netzteile wie Laser, Röntgengeräte, Luftreiniger usw.
Wird in Fokusschaltungen für die Farbanzeige verwendet, wodurch Bildfokus auf dem gesamten Bildschirm besser wird.
Wird in den elektrostatischen Beschichtungsmaschinen verwendet.
Spezifikation:
Temperaturbereich | Testbedingung | ||
-25 ℃ ~+85 ℃ | Temperatur | Stromspannung | Frequenz |
20 ± 2 ℃ | 1,0 ± 0,2 V | 1 kHz oder 1 MHz | |
Nennspannung (UR): 10-40KV.DC
Nennkapazität: 1-10000PF
Toleranz: J: ± 5%; K ； ± 10%; M: ± 20%
Temperatur. Char.: Bn, B, R, D, E, F, Sl, Yl.
Dissipationsfaktor: Bn ≤ 0,5% R, d ≤ 0,2%
B, E, F ≤ 2,5% (1 kHz)
SL, Yl ≤ 0,15% (1 MHz)
Isolationswiderstand: 10000 m Ω min.
Testspannung: 1,5ur

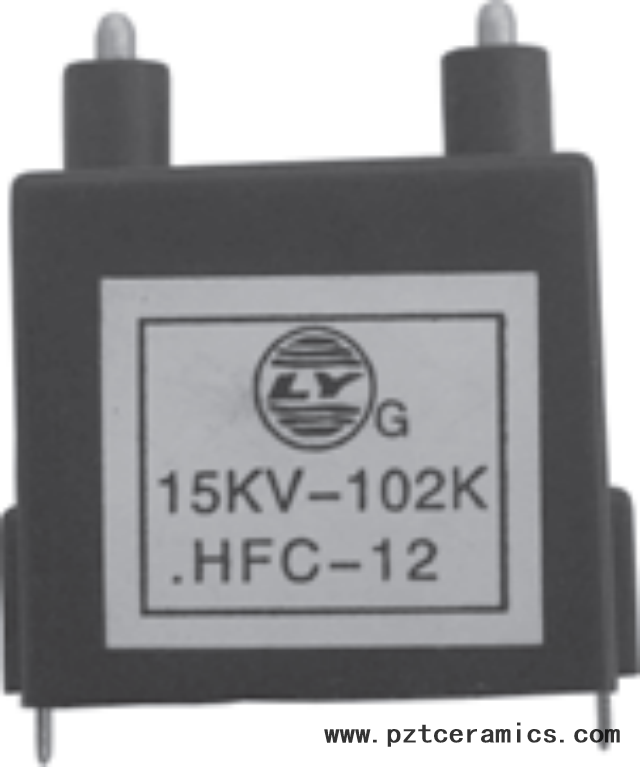

HFC Focus Type:
Diese Arten von Kondensatoren bestehen hauptsächlich aus HFC-11- und HFC-12-Typen.
Dimension des Aussehens und schematischer Zeichnung
Code Nr. | L ± 1,0 | H ± 1,0 | F ± 1,0 | T ± 1,0 | D1 Φ ± 0,5 | D2 Φ ± 0,1 | H1 ± 0,5 | H2 ± 0,5 | H3 ± 0,5 | H4 ± 0,5 | H5 ± 0,5 | H6 ± 1,0 | S1 ± 0,1 | S2 ± 0,1 | d Φ ± 0,1
|
HFC-11-15KV-102K | 27.0 | 38.0 | 18.0 | 14.5 | 5.8 | 3.2 | 4.5 | 2.8 | 1.7 | 10.0 | 600 (480) | 9.0 | 1.0 | ||
HFC-12-15KV-102K | 34.0 | 27.0 | 31.0 | 18.0 | 6.4 | 2.35 | 4.5 | 8.0 | 3.3 | 0.7 | 1.75 |
| Code Nr. | Dimension des Aussehens | Schematische Zeichnung |
| HFC-11 |  |  |
| HFC-12 |  |  |
