JUDE

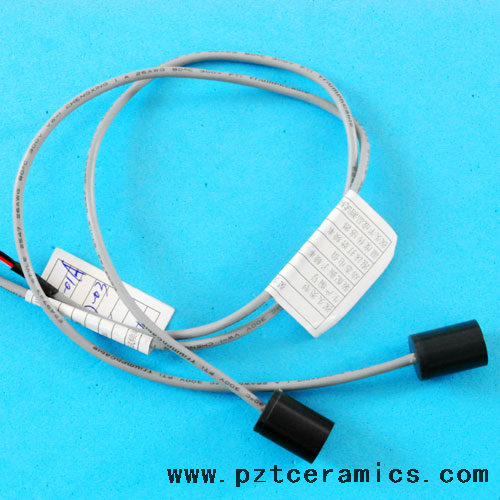

Ultraschall -Gassensor
Der piezoelektrische Keramik -Ultraschallsensor wird unter Verwendung von Ultraschalleigenschaften entwickelt. Die Ultraschallwelle ist eine Art mechanischer Schwingungsfrequenz ist höher als die Schallwelle, die Änderung kann die Spannung unter der Anregung von Vibrat zu produzieren, sie weist eine hohe Frequenz und kurze Wellenlänge auf, das Beugungsphänomen kleiner, insbesondere die gute Richtung, kann zu Strahlen werden. Die Ultraschalldurchdringungsflüssigkeit, fest, insbesondere in undurchsichtigen Feststoffen in der Sonne, die zehn Meter eindringen können. Die Ultraschallverunreinigungen oder die Sub -Grenzfläche begegnen eine signifikante Reflexion in die Echobildung mit sich bewegenden Objekten können den Doppler -Effekt erzeugen. Daher in der Industrie, der nationalen Verteidigung, der Biomedizin und so weiter.
Modelle und technische Daten:
Artikel | Technische Daten | |
Name | 200 kHz Ultraschallsensor | |
Typ | DYA-200-01A | |
Frequenz | 200 kHz ± 5% | |
Empfohlener Bereich | 0,10- 1,5 m | |
Mindestimpedanz | 1005Ω ± 20% | |
Kapazität | 730PF ± 20% @1kHz | |
Empfindlichkeit | Lastantriebsspannung: 850 VPP Entfernung 0,3 m Echoamplitude 40 mV | |
Betriebsspannung | Spannungsspannung < 1000 VPP | |
Betriebstemperatur | -40~ +80 ℃ | |
Druck | ≤ 3 kg oder 0,3 MPa | |
Winkel | ( Strahlbreite ) Halbkraftwinkel bei -3 dB: 8 ° ± 2 Schärfewinkel : 17 ° ± 4 | |
Schalenmaterial | Pom | |
Anwendung | Ultraschallmesser, Überwachung, Anti-Kollision, Sicherheit | |
Installationsdimension | Dimension: 14*20 | |
Internationaler Schutz | IP68 | |
Gewicht | 9 g ± 5% ( Leitung lang : 25CM ) | |
Drahtanweisungen | Integrierte Schnittstelle: Redl Transducer+, Weiß: Transducer-, Schwarz: Abgeschirmtes Draht , ( Standard ohne Temperatursensor ) | |
Zulassungskurvengrafik | Produktstrukturzeichnung | |
| |
Anwendung: Ultraschallfettverbrennung, Hifu -Ultraschallmesser, Ultraschalldispersion.
*Alle Produkte können nach den Kundenanforderungen angepasst werden.
Weifang Jude Electronic Co., Ltd ist ein Hersteller von piezoelektrischen Keramikkomponenten . Wir sind seit 20 Jahren in dieser Branche tätig, wir haben unsere eigene Fabrik, erfahrene technische Mitarbeiter, wir erreichen die ISO 9001 -Zertifizierung.
Wir arbeiten mit den erstklassigen Universitäten zusammen und schaffen einen professionellen piezoelektrischen Keramik-F & E-Raum mit all dieser Unterstützung. Wir können die beste Produktqualität und den besten Service bieten.
Forschungs- und Entwicklungsinstitut : www.xjtcyjy.com
ROK -Rohrofen
Zertifizierung:
Fabrik:
Versand:
Die meisten unsere Produkte Lieferung an den Kunden per Air über Express Company wie DHL, UPS
, TNT , EMS usw. Transportzeit : Eine Woche kann ein Kundenbüro .
ankommen , nachdem wir von uns ausgeschickt haben . .
Kontaktieren Sie uns:
Mail: sales@pztceramics.com
WhatsApp: +86 13165361320
Tel/Fax: 86-0536-2221236
Website: www.pztceramics.com
