GPS -Keramikantennenspezifikation
GPS Passive Keramikantenne , die die Vorteile von geringer Größe und geringem Stromverbrauch aufweist, kann ein Signal für die Frequenz von GPSL 1 akzeptieren und im Automobilnavigationssystem und tragbarer elektronischer Geräte verwendet werden.
GPS erfolgt über das Satellitensignal, um die Satellitenpositionierung oder die Navigation des Terminals zu empfangen, und das Signal muss die Antenne verwenden. GPS -Satellitensignale sind in L1 und L2 unterteilt, die Frequenz von 1575,40 MHz bzw. 1228 MHz, wobei L1 für die Aufrüstung des zivilen Signals kreisförmige Polarisation ist, die Signalstärke von -166DB oder so relativ schwache Signale bestimmen.
1. Produktidentifikation
Jude Electronic | Keramikantenne | Mittelfrequenz | Struktur | Größe | Dicke |
JD | Da | 1575 | S | 25 | T4 |
2.Antenna Leistung
Parameter | Einheit | Technische Spezifikationen | ||||
Antennenmodell | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Dimension | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Dicke | mm | 9 | ||||
Mittelfrequenz | MHz | 1575.42±2 | ||||
VSWR | / | ≤ 1,5 | ||||
-10 dB Bandbreite | MHz | > 10 | > 8 | > 5 | ||
Impedanz | Ohm | 50 | ||||
Zu Zenith gewinnen | DBIC | 5DBIC basierend auf einer 50 × 50 -mm -Bodenebene | ||||
Axialverhältnis | / | ≤3 | ||||
Polarisation | / | Rechtshänder elliptisch polarisierte Welle (RHCP) | ||||
3. Materials
Nummer | Teile | Spezifikationen |
1 | Antenne | Mikrowellenkeramik |
2 | Emissionselement | Silberelektrode |
3 | Stift | Kupferstift |
4. Messenbedingung
Nummer | Parameter | Technische Spezifikationen |
1 | Arbeitstemperatur | -20 ℃ ~+80 ℃ |
2 | Lagertemperatur | -25 ℃ ~+85 ℃ |
3 | Schocktest | Sinus Sweep 1g (0-P) |
10 ~ 50 ~ 10 Hz jede Achse | ||
4 | DC -Spannung | DC = 3,3 ± 0,3 V |
5.Antenna Strahlungsmuster
6.Antenna Größe
Typen | L (mm) | W (mm) | Hmm) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25,0 ± 0,2 | 25,0 ± 0,2 | 4,0 ± 0,1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20,0 ± 0,2 | 20,0 ± 0,2 | 4,0 ± 0,1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15,0 ± 0,2 | 15,0 ± 0,2 | 4,0 ± 0,1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd ist ein Hersteller von piezoelektrischen Keramikkomponenten . Wir sind seit 20 Jahren in dieser Branche tätig, wir haben unsere eigene Fabrik, erfahrene technische Mitarbeiter, wir erreichen die ISO 9001 -Zertifizierung.

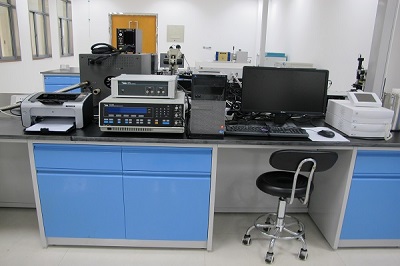

Wir arbeiten mit den erstklassigen Universitäten zusammen und schaffen einen professionellen piezoelektrischen Keramik-F & E-Raum mit all dieser Unterstützung. Wir können die beste Produktqualität und den besten Service bieten.
Forschungs- und Entwicklungsinstitut: www.xjtcyjy.com
Zertifizierung:
Fabrik:
Versand:
Die meisten unserer Produkte Lieferung an den Kunden per Luft über Express Company wie DHL, UPS, TNT , EMS
usw. Transportzeit : Eine Woche kann ein Kundenbüro ankommen , nachdem wir von uns .
ausgeschickt haben . Wir haben genug Schaumstoffverpackung und Hautverpackung .
Kontaktieren Sie uns:
E-Mail: sales@pztceramics.com
Tel/Fax: +86 0536 2221236
Web: www.pztceramics.com
