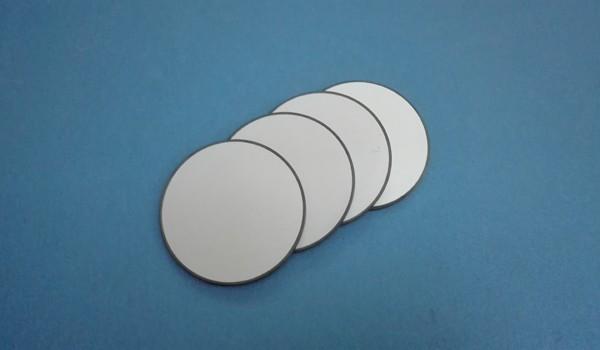

Piezoelektrische Keramikscheibe , allgemein als Summerchip bekannt, ist ein elektronisches Klangelement. Zwischen zwei runden Kupferelektroden befindet sich ein piezoelektrisches Keramikmaterial. Wenn ein AC -Audiosignal an die beiden Elektroden angeschlossen ist, vibriert die piezoelektrische Platte entsprechend der Größe und Frequenz des Signals, um einen entsprechenden Schall zu erzeugen. Piezoelektrische Keramikblätter werden aufgrund ihrer einfachen Struktur und niedrigen Kosten häufig in elektronischen Geräten wie Spielzeug, Aussprache elektronischer Uhren, elektronischen Instrumente, elektronischen Uhren, Timer usw. verwendet.
Wenn eine Piezo -Keramikscheibe mit einer Gleichspannung aufgetragen wird, erzeugt sie abwechselnde und wiederholte mechanische Biegedeformationen, wodurch Schallwellen in der Luft erzeugt werden. Unter der Wirkung der externen Kraft erzeugt das piezoelektrische Keramikblatt elektrische Wellen, die in elektrische Signale umgewandelt werden.
Hochempfindlich, niedriger Energieverbrauch, gute Zuverlässigkeit, gute Stabilität, hohe und niedrige Temperaturwiderstand, lange Lebensdauer, dünne Dicke, leichtes Gewicht, geringe Größe, Hochdruckbeständigkeit usw.
Summer
Empfänger
Batteriealarm
Sensor elektronischer Blutdruckmesser
Ein piezoelektrischer Summer ist ein klingender Körper, der Piezoelektrik-Keramik als elektroakustischer Wandler verwendet. Der Kern dieser Art von Gerät ist ein Wandler aus einem piezoelektrischen Keramikwafer, der auf einem Metallblech geklebt wurde, dh ein piezoelektrisches Summerblatt. Die Eigenschaften eines piezoelektrischen Summers ohne Funkfrequenzrauschen und geringem Stromverbrauch machen es sehr schnell angesehen und entwickelt.
Der piezoelektrische Summer besteht hauptsächlich aus einem Multivibrator, einem piezoelektrischen Summer, einem Impedanz -Matcher, einer Resonanzbox und einer Hülle. Der Multivibrator besteht aus Transistoren oder integrierten Schaltungen. Wenn die Leistung eingeschaltet wird (1,5 ~ 15 V DC -Arbeitsspannung), beginnt der Multivibrator zu vibrieren und gibt 1,5 ~ 2,5 kHz -Audiosignale aus, und der Impedance -Match treibt den piezoelektrischen Summer zum Klang.
Der Vorbereitungsprozess des piezoelektrischen Summers umfasst hauptsächlich Chargen, Kugelmahlen, Sprühgranulation, Formteile, Sintern und Nachbearbeitung. Unter ihnen ist der Formprozess ein sehr wichtiger Prozess im Vorbereitungsprozess. Es beeinflusst nicht nur die Größe und Form des Röhrchens, sondern auch die Gleichmäßigkeit der Mikrostruktur des geformten Körpers und die Gleichmäßigkeit der Phasenverteilung gemäß den verschiedenen Formmethoden und beeinflusst dann den Sinterprozess und beeinflusst direkt die Qualität des Produkts.
Daher wird die trockene Pressemethode im Allgemeinen verwendet. In Bezug auf das Sintern ist die Verwendung von mittlerer und niedriger Temperaturfeuerung ein Verfahren zur Erstellung hochwertiger PZT-piezoelektrischer Keramik-Summerprodukte nach den Grundsätzen der Sicherheit und Zuverlässigkeit, der Aufmerksamkeit des Umweltschutzes, der angemessenen Berücksichtigung der Mechanisierung, der Automatisierungsausrüstung und der Wirtschaftlichkeit.
Antriebsmodus: Wenn das Frequenzsignal nicht zur Verfügung gestellt werden kann, damit der Summer funktioniert, sollten Sie den integrierten Antriebsschaltkreis verwenden und die Gleichspannung anwenden. Es gibt auch verschiedene Klangsignale wie geradliniger Ton, schneller Ton und langsamer Ton. (Es gibt zwei Methoden: Selbstversorgte Schwingung ist ein Weg, um Schallwellen mithilfe der Schwingung am Resonanzpunkt zu erzeugen. Eine andere angeregte Schwingung ist ein Weg, um Schallwellen bei einer Frequenz weit entfernt vom Resonanzpunkt zu erzeugen.)
Größe: Größe wirkt sich auf die Frequenz aus, die kleine Größe hat eine höhere Frequenz.
Spannung: Berechnet durch V op, angetrieben durch eine Quadratwelle, desto höher die Spannung, desto höher ist das Volumen.
Tonhöhe: Piezoelektrische Summer haben viele Spezifikationen, und es ist oft schwierig, genau die gleichen Spezifikationen zu finden. Sie können die gleiche Tonhöhe und die gleiche Frequenz für den Versuch auswählen.
(1) Da es keinen beweglichen Kontaktteil gibt, hat es eine lange Lebensdauer und eine hohe Zuverlässigkeit. Es kann kontinuierlich für mehr als 10.000 Stunden verwendet werden. Es ist ein semi-permanentes Gerät.
(2) Es werden kein Lichtbogen- oder Funkfrequenzrauschen erzeugt und keine Störungen in andere Linien.
(3) verursacht aufgrund von Lockerheit keine große Schwingung.
(4) Es wird vom elektronischen Schaltkreis gesteuert, sodass es eine Vielzahl von angenehmen Klängen, analogen Klängen und intermittierenden Klängen ausgeben kann. Der Ton ist rein und nicht leicht durch Geräusche bedeckt.
(5) Bei der Spannungsanregung ist der Stromverbrauch gering, im Allgemeinen unter 20 mA und nicht mehr als 100 mA.
(6) Kleines und großes Volumen kann das Volumen 70 Dezibel/20 cm erreichen und die Dicke der Komponente beträgt nur 1 mm oder weniger.
(7) breiter Betriebstemperaturbereich.
.
Piezoelektrische Summer haben tatsächlich drei kommerzielle Formen, nämlich den piezoelektrischen Summerkomplex, einen piezoelektrischen Summer -klingenden Körper und einen piezoelektrischen Summer, um unterschiedliche Bedürfnisse auf dem Markt zu erfüllen. Unabhängig von der Form ist seine Verwendung mit den drei Arten von Alarm, Beurteilung und Benachrichtigung untrennbar miteinander verbunden.
Der piezoelektrische Summer für Alarm wird für Feuer, Rauchdichte, Luftleckage, Diebstahl und Autoalarm verwendet. Der piezoelektrische Summer zur Benachrichtigung wird als Benachrichtigung in Fischjagdmaschinen, Instrumenten, medizinischen Geräten, Verkaufsautomaten, Waschmaschinen, elektrischen Herden usw. verwendet und ist vorteilhafter als leichte Indikationen. Darüber hinaus kann der piezoelektrische Summer mit analogen Klang und zusammengesetzten Sound auch in Spielzeug, Videospielen usw. verwendet werden.
