Ein Wandler bezieht sich auf ein Gerät, das elektrische Energie und akustische Energie ineinander umwandelt. Der Wandler, der elektrische Energie in akustische Energie umwandelt, wird als Übertragungswandler bezeichnet. Der Wandler, der akustische Energie in elektrische Energie umwandelt, ist ein Empfangswandler. Die Hauptleistungsindikatoren des Wandlers sind die Betriebsfrequenz, die Frequenzbandbreite, die elektroakustische Frequenz, die Impedanz bei der Resonanzfrequenz, die Verzeichnis (Sendungsstrahlbreite) und die Empfindlichkeit. Nach den verwendeten physikalischen Eigenschaften und Materialien können Wandler in zwei Kategorien unterteilt werden: magnetostriktive Wandler und elektrostriktive Wandler. Ersteres verwendet die magnetostriktive Wirkung ferromagnetischer Materialien, die häufig aus Nickel- oder Nickel-Eisen-Legierungen bestehen. Letzteres verwendet die elektrostriktiven und piezoelektrischen Effekte und besteht häufig aus dielektrischen Materialien wie Barium -Titanat -Keramik und gemahlener Blei -Titanat -Keramik.

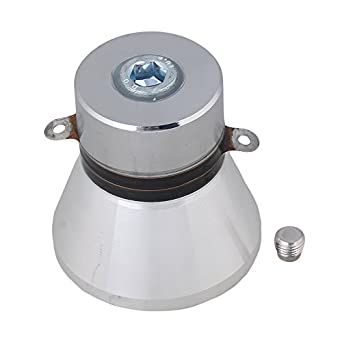

Ein Ultraschallwandler oder Ultraschallsensor ist ein akustischer Sensor. Ultraschallwandler verwenden eine piezoelektrische Keramik, die bei Ultraschallfrequenzen mitschwingen. Der piezoelektrische Effekt des Materials wandelt elektrische Signale in mechanische Schwingung um. Arten von Ultraschallwandlern: Sie können in piezoelektrische Wandler, Sandwich -Wandler, zylindrische Wandler, umgekehrte Hornwandler usw. unterteilt werden. Wenn eine Spannung auf einen piezoelektrischen Wandler, die piezoelektrischen Kristalle angewendet wird, ändern die Größe und Form; Wechselspannung führt dazu, dass sie bei gleicher Frequenz schwingen und Ultraschallwellen erzeugen.
Der Wandler besteht aus einem Gehäuse, einer passenden Schicht, einem piezoelektrischen Keramikscheibenwandler, einer Unterstützung, einem Lead-Out-Kabel und einem Cymbal-Array-Empfänger. Der piezoelektrische Keramikscheibenwandler besteht aus PZT-5-Piezoelektrikummaterial, das in der Dicke-Richtung polarisiert ist. Der Cymbal Array -Empfänger besteht aus 8 bis 16 Beckenwandlern, zwei Metallringen und Gummischdichtungen.
Ultraschallwandler werden weit verbreitet. Sie sind in Branchen, Landwirtschaft und Transport, Leben, medizinisch und militärisch unterteilt. Nach den realisierten Funktionen ist es in Ultraschallverarbeitung, Ultraschallreinigung, Ultraschallerkennung, Erkennung, Überwachung, Telemetrie, Fernbedienung usw.; Nach der Arbeitsumgebung ist es in Flüssigkeit, Gas, lebende Organismen usw.; Nach seiner Natur ist es in Power -Ultraschall, Erkennung von Ultraschall, Ultraschallbildgebung usw. unterteilt.
Piezoelektrische Keramikwandler verwenden den piezoelektrischen Effekt der polarisierten piezoelektrischen Karosserie, um den Spannungsausgang zu erzielen. Der Eingangsteil wird von einem sinusförmigen Spannungssignal angetrieben, wodurch es durch den inversen piezoelektrischen Effekt vibriert. Die Schwingungswelle ist mechanisch über die Eingangs- und Ausgangsports an den Ausgangsanschluss gekoppelt, und das Ausgangsteil erzeugt elektrische Ladungen durch den positiven piezoelektrischen Effekt, um die beiden Transformationen der piezoelektrischen Körpers aus elektrischen Energie -mechanischen Energie -elektrischen Energie zu realisieren. Und erhalten Sie die höchste Ausgangsspannung bei der Resonanzfrequenz des piezoelektrischen Wandlers.
Im Vergleich zu elektromagnetischen Transformatoren haben piezoelektrische Keramiktransformatoren die Vorteile von geringer Größe, leichtem, hoher Leistungsdichte und hoher Effizienz, Widerstand gegen Abbau, Hochtemperaturwiderstand, keine Angst vor Verbrennung, ohne elektromagnetische Interferenz und elektromagnetische Geräusche. Darüber hinaus hat der piezoelektrische Keramiktransformator eine einfache Struktur, ist leicht herzustellen und ist leicht zu produzieren, was es zu einer idealen Ersatzkomponente für elektromagnetische Transformatoren in einigen Feldern macht. Piezoelektrische Keramiktransformatoren werden hauptsächlich für Schaltwandler, Notebook -Computer, Neonlampen -Treiber usw. verwendet.
Der Ultraschallmotor verwendet den Stator als Wandler. Der inverse piezoelektrische Effekt des piezoelektrischen Kristalls wird verwendet, um das Motorstatator bei Ultraschallfrequenzvibrationen zu platzieren. Dann überträgt die Reibung zwischen dem Stator und dem Rotor die Energie, um den Rotor zum Drehen zu fahren. Der Ultraschallmotor hat ein kleines Volumen, ein großes Drehmoment, eine hohe Auflösung, eine einfache Struktur, einen Direktantrieb, keinen Bremsmechanismus, keinen Lagermechanismus, diese Vorteile sind für die Miniaturisierung des Geräts von Vorteil. Ultraschallmotoren werden häufig in optischen Instrumenten, Lasern, Halbleiter -Mikroelektronikprozessen, Präzisionsmaschinen und Instrumenten, Robotik, Medizin und Biological Engineering verwendet.
Das Prinzip des Ultraschallreinigungswandlers besteht darin, physikalische Effekte wie Kavitation, Strahlungsdruck und Schallfluss zu verwenden, wenn Ultraschallwellen in der Reinigungslösung ausbreiten, um den Schmutz an den Reinigungsteilen abzuziehen und die chemische Reaktion zwischen der Reinigungsflüssigkeit und dem Schmutz zu fördern, zuletzt den Zweck der Reinigungsobjekte zu erreichen. Die von der Ultraschallreinigungsmaschine verwendete Frequenz kann von 10 bis 500 kHz gemäß Größe und Zweck des Reinigungsobjekts, im Allgemeinen 20 bis 50 kHz, ausgewählt werden. Mit der Zunahme der Frequenz des Ultraschallwandlers kann der Langzhiwan -Oszillator, der Longitudinaloszillator, die Dicke -Oszillator usw. verwendet werden. In Bezug auf die Miniaturisierung gibt es radiale Schwingung und Biegeschwingung eines Wafervibrators. Die Ultraschallreinigung wurde zunehmend für Haushaltsgeräte, Elektronik, Automobil-, Gummi-, Druck-, Flugzeug-, Lebensmittel-, Krankenhaus- und medizinische Forschungsindustrie eingesetzt.

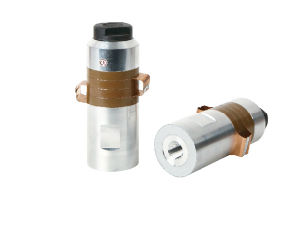

Es gibt zwei Arten von Ultraschallschweißwandern : Ultraschall -Metallschweißwandler und Ultraschall -Plastikschweißveränderer. Unter ihnen wurde die Ultraschall -Plastikschweißtechnologie weit verbreitet. Ultraschallschweißen verwendet die vom Wandler erzeugte Ultraschallvibration und überträgt die Ultraschallvibrationsenergie über das obere Schweißstück in den Schweißbereich. Aufgrund des großen akustischen Widerstands der Schweißzone (dh der Kreuzung der beiden Schweißs) werden lokale hohe Temperaturen erzeugt, um das Kunststoff oder das Metall zu schmelzen, und die Schweißarbeiten werden unter der Wirkung des Kontaktdrucks abgeschlossen. Ultraschallschweißen können leicht Teile schweißen, die nicht mit anderen Schweißmethoden geschweißt werden können. Darüber hinaus spart es teure Schimmelpilzkosten für Kunststoffprodukte, verkürzt die Verarbeitungszeit, verbessert die Produktionseffizienz und ist wirtschaftlich, schnell und zuverlässig.
Durch Hinzufügen des feinen Schleifmittels mit dem Ultraschallverarbeitungstool zum Werkstück unter einem bestimmten statischen Druck kann die gleiche Form wie das Werkzeug verarbeitet werden. Während der Verarbeitung muss der Wandler eine Amplitude von 15 bis 40 Mikrometern bei einer Frequenz von 15 bis 40 kHz erzeugen. Ultraschallwerkzeuge machen das Schleifen auf der Oberfläche des Werkstücks, das einem kontinuierlichen Einfluss einer beträchtlichen Auswirkung Kraft unterliegt, die Ultraschallstrahlungsstelle zerstört, das Material brechen und den Zweck der Materialentfernung erreicht. Die Ultraschallverarbeitung wird hauptsächlich auf die Verarbeitung von spröden und harten Materialien wie Edelsteinen, Jade, Marmor, Achat und zementiertem Carbid sowie der Verarbeitung von geformten Löchern und feinen tiefen Löchern angewendet. Zusätzlich kann die Zugabe von Ultraschallwandler zu normalen Schneidwerkzeugen auch die Genauigkeit und Effizienz verbessern.
Der Ultraschall -Gewichtsverlust besteht darin, den Kavitationseffekt und die mikromechanische Schwingung von Ultraschallwandlern zu verwenden, um überschüssige Fettzellen unter der menschlichen Epidermis zu zerkleinern und zu emulgieren, und sie dann auszulegen, um den Zweck des Gewichtsverlusts und der Formung zu erreichen. Dies ist eine neue Technologie, die in den neunziger Jahren international entwickelt wurde. Die ultraschallige Entfettentechnologie hat im In- und Ausland eine schnelle Entwicklung erreicht.
Der Ultraschallwandler wird verwendet, um den Druck des Blutgefäßes zu erhalten. Wenn der Ballon unter Druck gesetzt und dicht gegen das Blutgefäß gedrückt wird, kann der Ultraschallwandler den Druck des Blutgefäßes nicht spüren, da der angelegte Druck höher ist als der Vasodilatationsdruck. Wenn der Druck des Blutgefäßes auf einen bestimmten Wert abnimmt, erreicht der Druck der beiden ein Gleichgewicht. Zu diesem Zeitpunkt kann der Ultraschallwandler den Druck des Blutgefäßes spüren. Dieser Druck ist der systolische Druck des Herzens. Das Indikatorsignal wird durch den Verstärker geschickt, um den Blutdruckwert zu ergeben. Die Eliminierung des Stethoskops am elektronischen Blutdruckmesser kann die Arbeitsintensität des medizinischen Personals verringern.
In giftigen, radioaktiven und anderen harten Umgebungen können Menschen nicht in der Nähe von ihnen arbeiten und müssen remote kontrolliert werden. Fernseher, elektrische Ventilatoren und andere elektrische Schalter erfordern eine Fernbedienung. Diese können mit Ultraschallwandlern ausgestattet werden. Durch die Übertragung von Ultraschallwellen aus der Ferne erhält der auf dem kontrollierte System installierte Empfangswandler Signale, wandelt die Ultraschallsignale in elektrische Signale um und führt den Schalter aus.
Im modernen Transport ist es erforderlich, den Verkehr und die Zählung von Fahrzeugen automatisch zu überwachen, um den Betrieb der Fahrzeuge zu erfassen. Beispielsweise ist eine Verkehrsüberwachungsstation mit einem Ultraschallwandler und seiner Hilfsgeräte ausgestattet, die sowohl für die Übertragung als auch für den Empfang verwendet werden können. Wenn das Fahrzeug vorbei ist, gibt es eine akustische Impulsrendite. Die Anzahl der täglichen Fahrzeuge kann durch Zählen und Anhäufen erhalten werden. Installieren Sie einen Dual-Gebrauch-Wandler an der Rückseite des Autos, um eine Kollision auf der Rückseite zu verhindern. Die Installation eines empfangenden piezoelektrischen Ultraschallwandlers auf der Straße kann auch die Rauschbildung überwachen.
Die weit verbreitete Verwendung von Ultraschallwandlern macht das Leben der Menschen immer bequemer, und die Lebensqualität wird immer höher. Weifang Jude ist ein Hersteller und Lieferant von Ultraschallwandern und Lieferanten , der auf die Bereitstellung von Ultraschallwandlern spezialisiert ist und Ultraschallreinigungswandler, Ultraschallschweißwandler und Ultraschallwandler bereitstellt.
