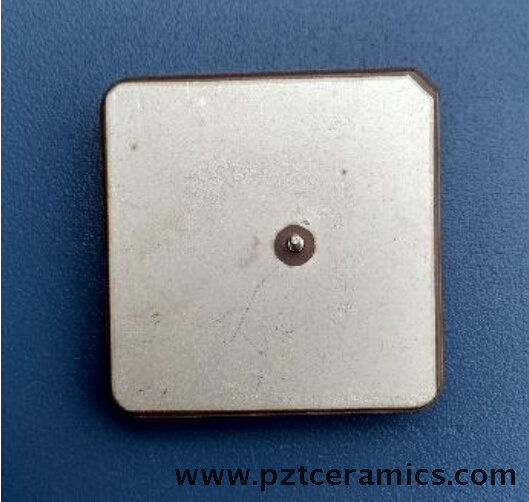

GPS-Keramikantennenspezifikation
GPS passive Keramikantenne, was die Vorteile einer geringen Größe hatund geringer Stromverbrauch, kann ein Signal der GPSL 1-Frequenz annehmen und in Automobilnavigationssystemen und tragbaren elektronischen Geräten verwenden.
GPS ist das Satellitensignal, um die Satellitenpositionierung oder Navigation des Terminals zu empfangen und das Signal zu empfangen, muss die Antenne verwenden. GPS-Satellitensignale werden in L1 und L2, die Frequenz von 1575,40 MHz bzw. 1228 MHz, unterteilt, wobei L1 für die Aufwertung des Zivilsignals das Signal zirkular polarisiert ist, die Signalstärke von -166 dB oder so ein relativ schwaches Signal. Diese Merkmale bestimmen die Vorbereitung einer eigenen Antenne für den Empfang von GPS-Signalen.
1.Produkt Identifikation
Jude Electronic | Keramikantenne | Mittenfrequenz | Struktur | Größe | Dicke |
JD | DA | 1575 | S | 25 | T4 |
2.Antenna Performance
Parameter | Einheit | Technische Spezifikationen | ||||
Antennenmodell | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Abmessungen | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Dicke | mm | 9 | ||||
Mittenfrequenz | MHz | 1575.42±2 | ||||
VSWR | / | ≤ 1,5 | ||||
-10 dB Bandbreite | MHz | > 10 | > 8 | > 5 | ||
Impedanz | Ohm | 50 | ||||
Bei Zenith gewinnen | dBic | 5dBic Basierend auf 50 × 50 mm Grundfläche | ||||
Axialverhältnis | / | ≤3 | ||||
Polarisation | / | rechtshändige elliptisch polarisierte Welle (R.H.C.P) | ||||
3.Materialien
Nummer | Teile | Spezifikationen |
1 | Antenne | Mikrowellenkeramik |
2 | Emissionselement | Silberelektrode |
3 | Stift | Kupfer-PIN |
4. Messbedingung
Nummer | Parameter | Technische Spezifikationen |
1 | Arbeitstemperatur | -20 ℃ ~ + 80 |
2 | Lagertemperatur | -25 ℃ ~ + 85 |
3 | Schocktest | Sinusabtastung 1g (0-p) |
10 ~ 50 ~ 10 Hz pro Achse | ||
4 | Gleichspannung | DC = 3,3 ± 0,3 V |
5.Antennenstrahlungsmuster
6.Antennengröße
Typen | L (mm) | W (mm) | H (mm) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25,0 ± 0,2 | 25,0 ± 0,2 | 4,0 ± 0,1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20,0 ± 0,2 | 20,0 ± 0,2 | 4,0 ± 0,1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15,0 ± 0,2 | 15,0 ± 0,2 | 4,0 ± 0,1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd ist ein Hersteller vonpiezoelektrische keramische KomponentenWir sind seit 20 Jahren in dieser Branche tätig, wir haben eine eigene Fabrik, erfahrenes technisches Personal und die ISO 9001-Zertifizierung.
Wir kooperieren mit erstklassigen Universitäten im Inland und errichten einen professionellen Forschungs- und Entwicklungsraum für piezoelektrische Keramik. Mit all dieser Unterstützung können wir beste Produktqualität und besten Service bieten.
Forschungs- und Entwicklungsinstitut:www.xjtcyjy.com
Zertifizierung:
Fabrik:
Versand:
Die meisten unserer Produkte liefern wir per Luftpost per Express, wie DHL, UPS, TNT, EMS usw.
Transportzeit: eine Woche kann das Kundenbüro nach dem Versand von uns ankommen.
Wir haben genug innere Schaum- und Hautverpackungen.
Kontaktiere uns:
E-Mail: sales@pztceramics.com
violet.shan@pztceramics.com
Tel / Fax: +86 0536 2221236
Netz:www.pztceramics.com
